Новое измерение для ультразвуковых 3D-принтеров от Fabrisonic

Раздел: Техника и технология
03 ноября 2013 г.

Ком­па­ния Fabrisonic не­дав­но объ­яви­ла, что со­би­ра­ет­ся пред­ста­вить на вы­став­ке EuroMold 2013, ко­то­рая со­сто­ит­ся в де­каб­ре это­го го­да во Франк­фур­те, Гер­ма­ния, об­нов­лен­ную ли­ней­ку 3D-прин­те­ров SonicLayer.

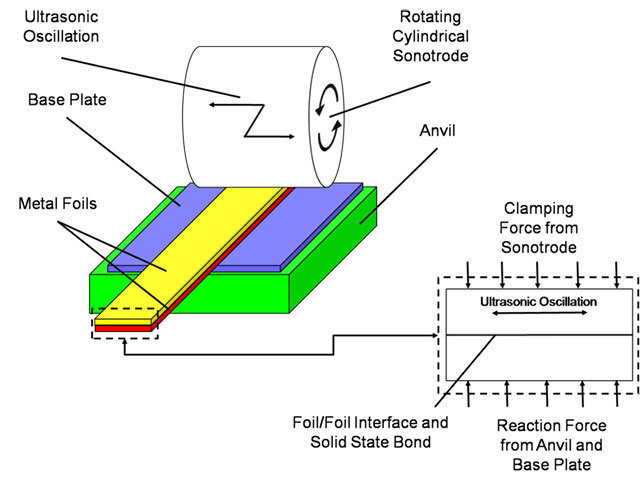

3D-прин­те­ры SonicLayer (мо­де­ли 4000 и 7200) осна­ще­ны уни­каль­ной тех­но­ло­ги­ей Ultrasonic Additive Manufacturing (UAM), раз­ра­бо­тан­ной Fabrisonic, ко­то­рая поз­во­ля­ет объ­еди­нять слои раз­но­род­ных ме­тал­лов. А те­перь ком­па­ния раз­ра­бо­та­ла еще один 3D-прин­тер SonicLayer 4000R, ко­то­рый име­ет до­пол­ни­тель­ную ось вра­ще­ния, поз­во­ля­ю­щая по­ме­стить ци­лин­дри­че­скую часть ме­тал­ли­че­ской де­та­ли (на­при­мер, ба­ра­ба­на, ва­ли­ка или тру­бы) под сва­роч­ную си­сте­му и за­тем «на­сла­и­вать» 3D-мо­дель из ме­тал­ла по на­руж­ной по­верх­но­сти де­та­ли.

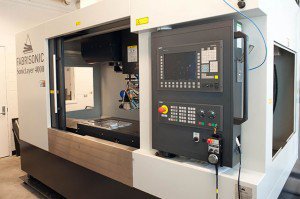

SonicLayer 4000R осна­щен 3-осе­вым стан­ком ЧПУ со сто­лом раз­ме­ром 40 х 24 дюй­мов (101,6 см х 60,96 см) и шпин­де­лем, вра­ща­ю­щим­ся со ско­ро­стью 8000 обо­ро­тов в ми­ну­ту и кру­тя­щим мо­мен­том в 25 л.с. для об­ра­бот­ки лю­бой ме­тал­ли­че­ской ча­сти. В ма­ши­не так­же уста­нов­ле­на за­па­тен­то­ван­ная 9-ки­ло­ватт­ная сва­роч­ная го­лов­ка Fabrisonic UAM для ад­ди­тив­но­го про­из­вод­ства твер­дых ме­тал­ли­че­ских ча­стей.

Сре­ди по­тен­ци­аль­ных воз­мож­но­стей ис­поль­зо­ва­ния но­во­го 3D-прин­те­ра мож­но от­ме­тить из­го­тов­ле­ние «о­бо­лоч­ки» из дра­го­цен­ных ме­тал­лов для не­до­ро­гой «ос­но­вы», до­бав­ле­ние ре­бер жест­ко­сти на со­су­дах вы­со­ко­го дав­ле­ния, а так­же из­ме­не­ние раз­ме­ров стан­дарт­ных ме­тал­ли­че­ских прут­ков.

Та­ким об­ра­зом, как го­во­рит Марк Нор­фолк, ге­не­раль­ный ди­рек­тор Fabrisonic, ес­ли уль­тра­зву­ко­вое ад­ди­тив­ное про­из­вод­ство из­ме­ни­ло спо­соб из­го­тов­ле­ния ча­стей, то но­вый по­во­рот­ный мо­дуль за­пол­ня­ет тех­но­ло­ги­че­скую «ды­ру», на ко­то­рую об­ра­ти­ли вни­ма­ние мно­гие из кли­ен­тов ком­па­нии.

Тех­ни­че­ские ха­рак­те­ри­сти­ки SonicLayer 4000R:

- раз­ме­ры ма­ши­ны: 3,6 м х 3,6 м х 2,87 м;
- ра­бо­чий ход осей: по оси Х ~ 101,6 см, по оси Y – 60,96 см, по оси Z 60,96 см;
- ли­ней­ная точ­но­сть: по­зи­ци­о­ни­ро­ва­ния ± 0,005 см, вос­про­из­ве­де­ния 0,002 см;
- раз­мер сто­ла: 101,6 см х 60,96 см;
- ро­та­ция: на­руж­ный диа­метр – 5,08 – 20,32 см, мак­си­маль­ная дли­на де­та­ли – 30,48 см
- сва­роч­ный ап­па­рат: мощ­ность — 9 кВт; сва­роч­ное уси­лие — 2500 фун­тов, ско­рость свар­ки (макс) – 200 дюй­мов в ми­ну­ту.

[ n3d.biz ]
